Стоимость производства:
от 18 000 руб.

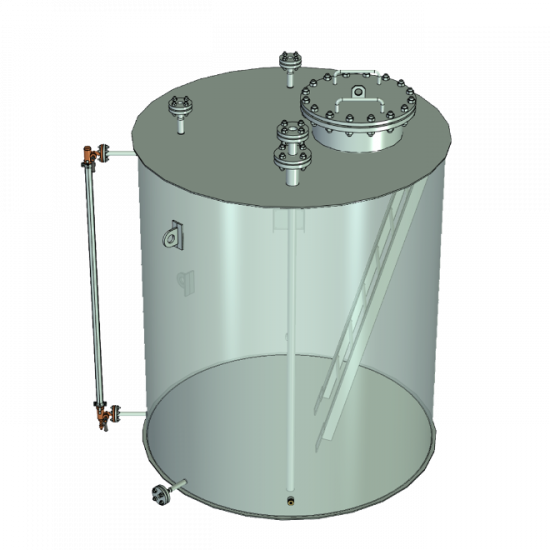

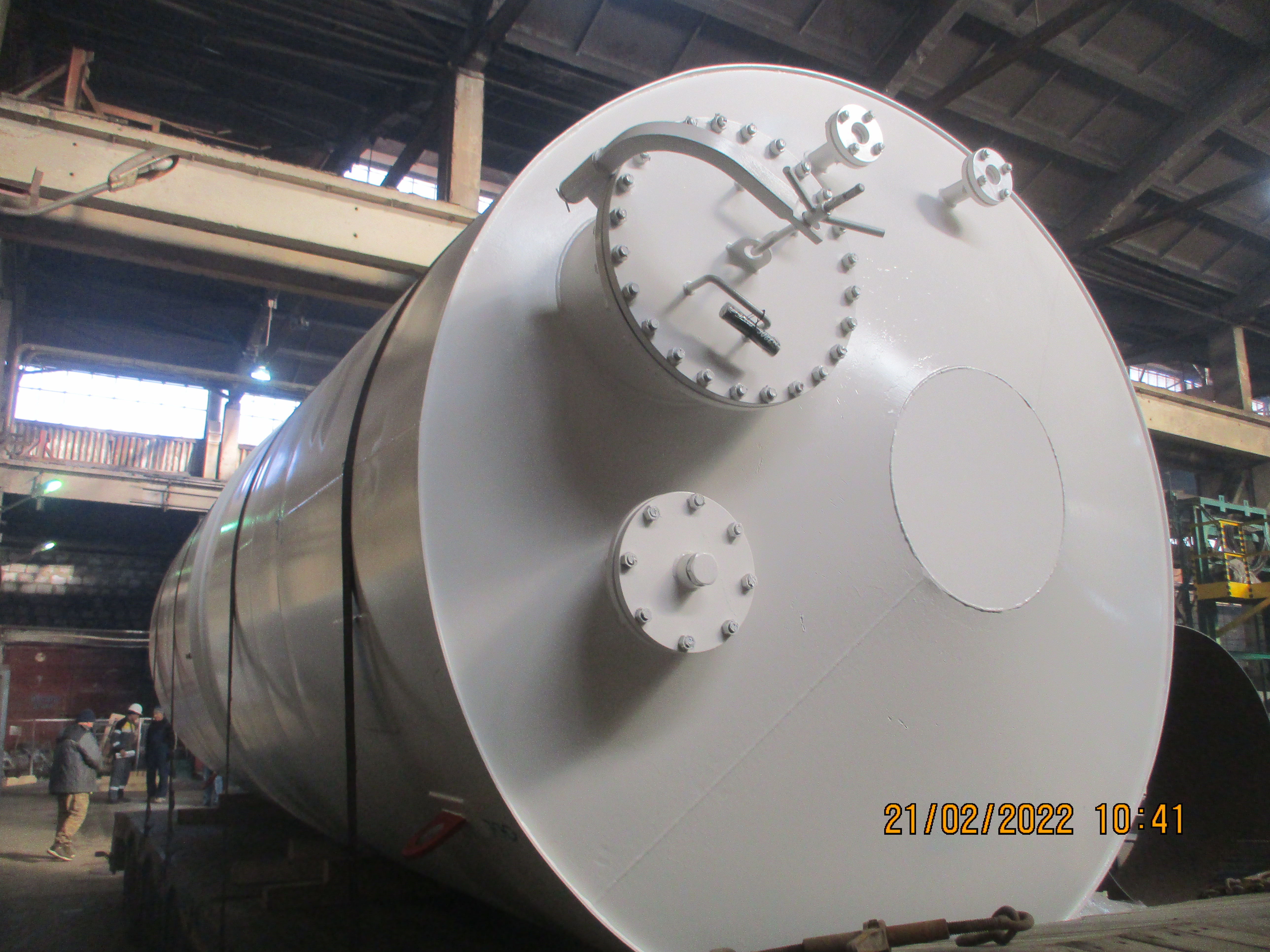

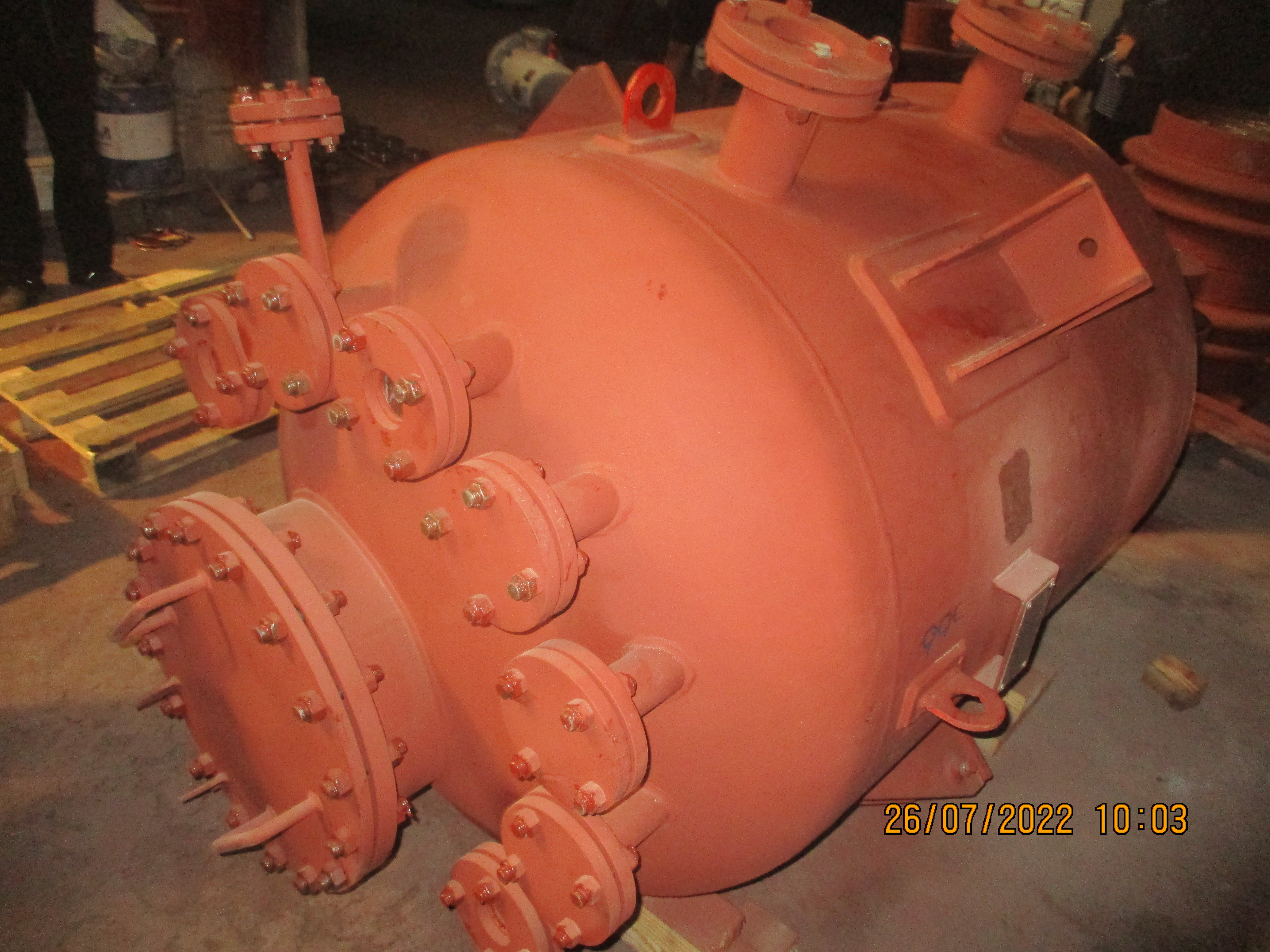

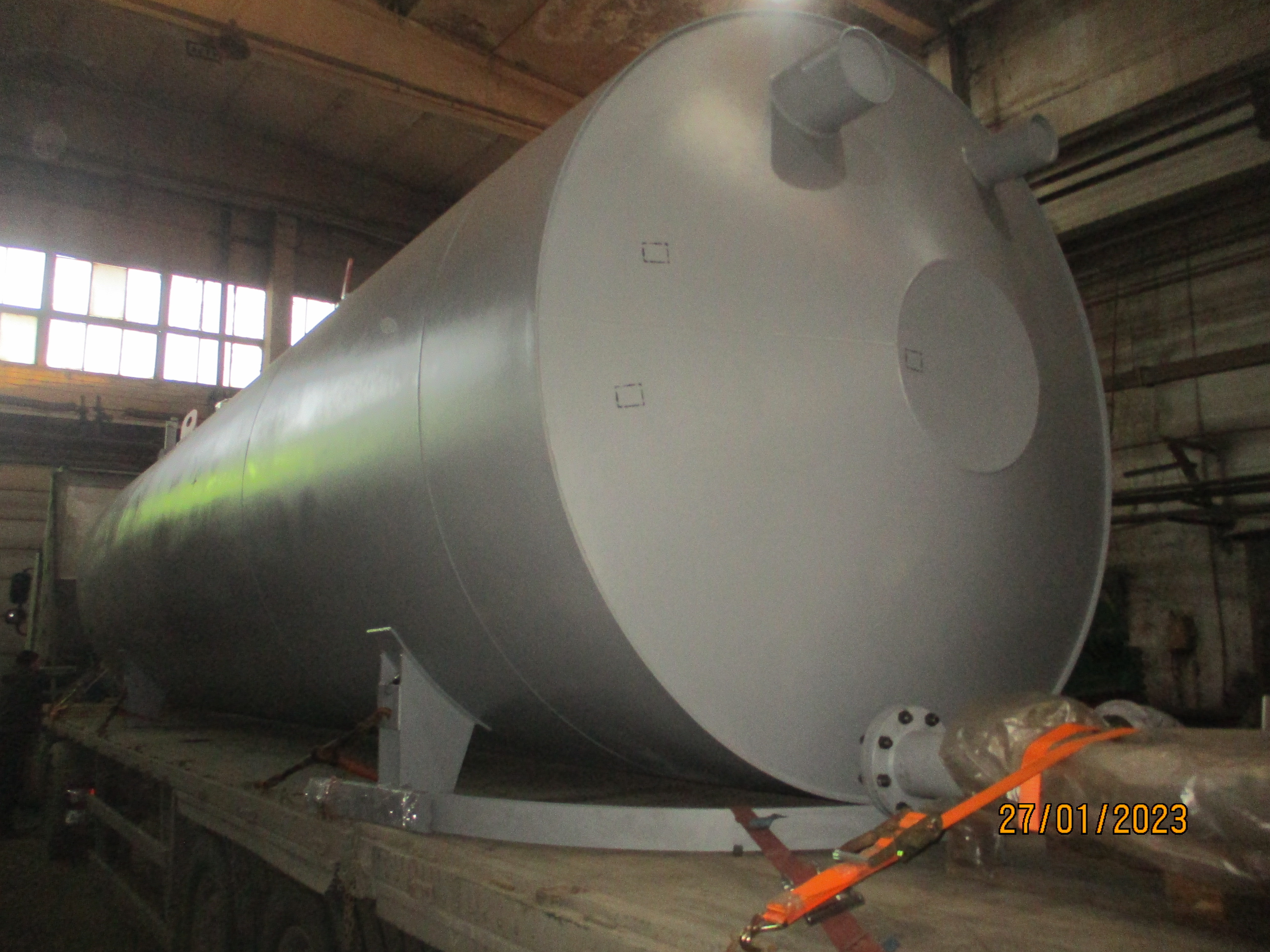

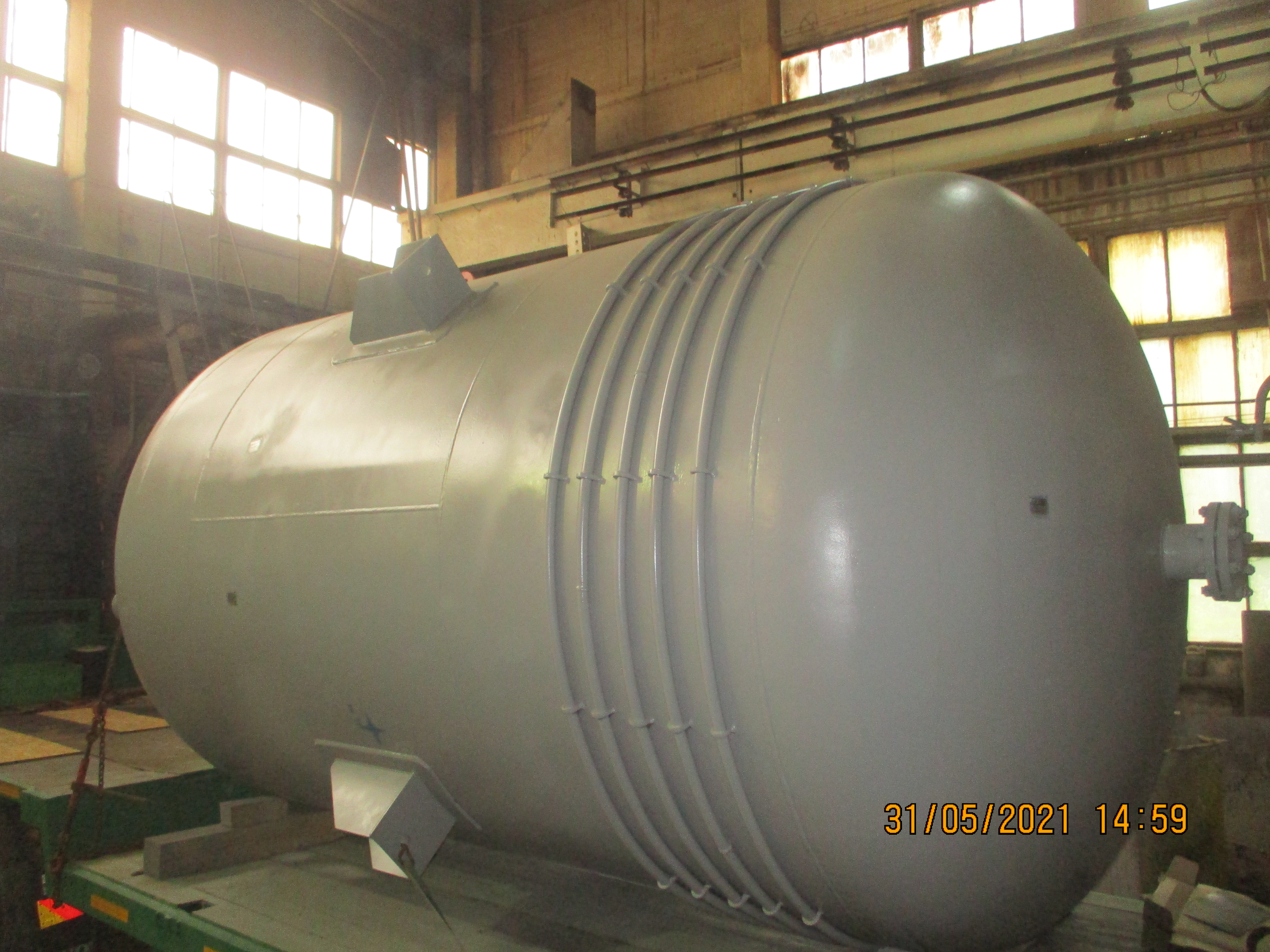

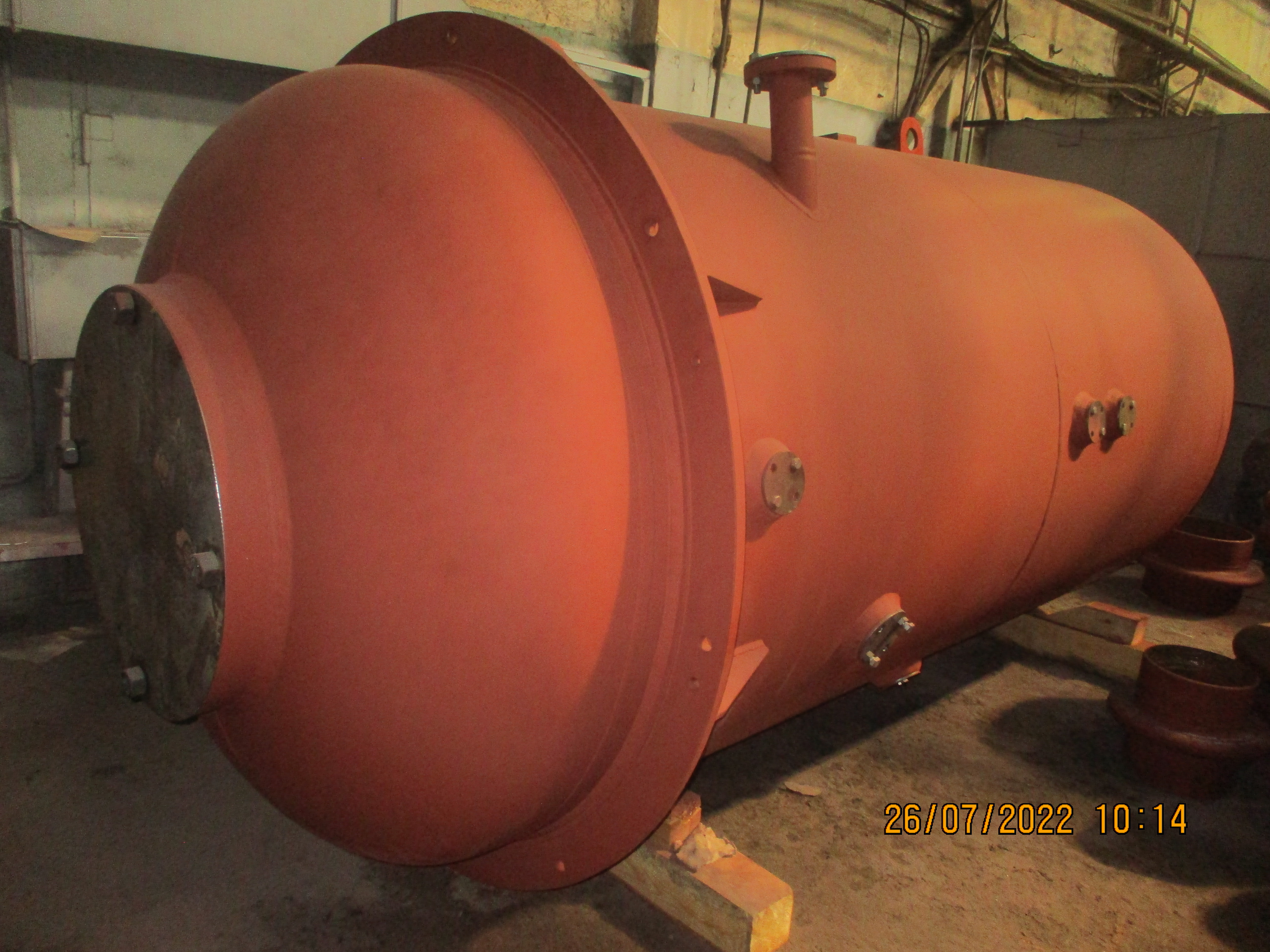

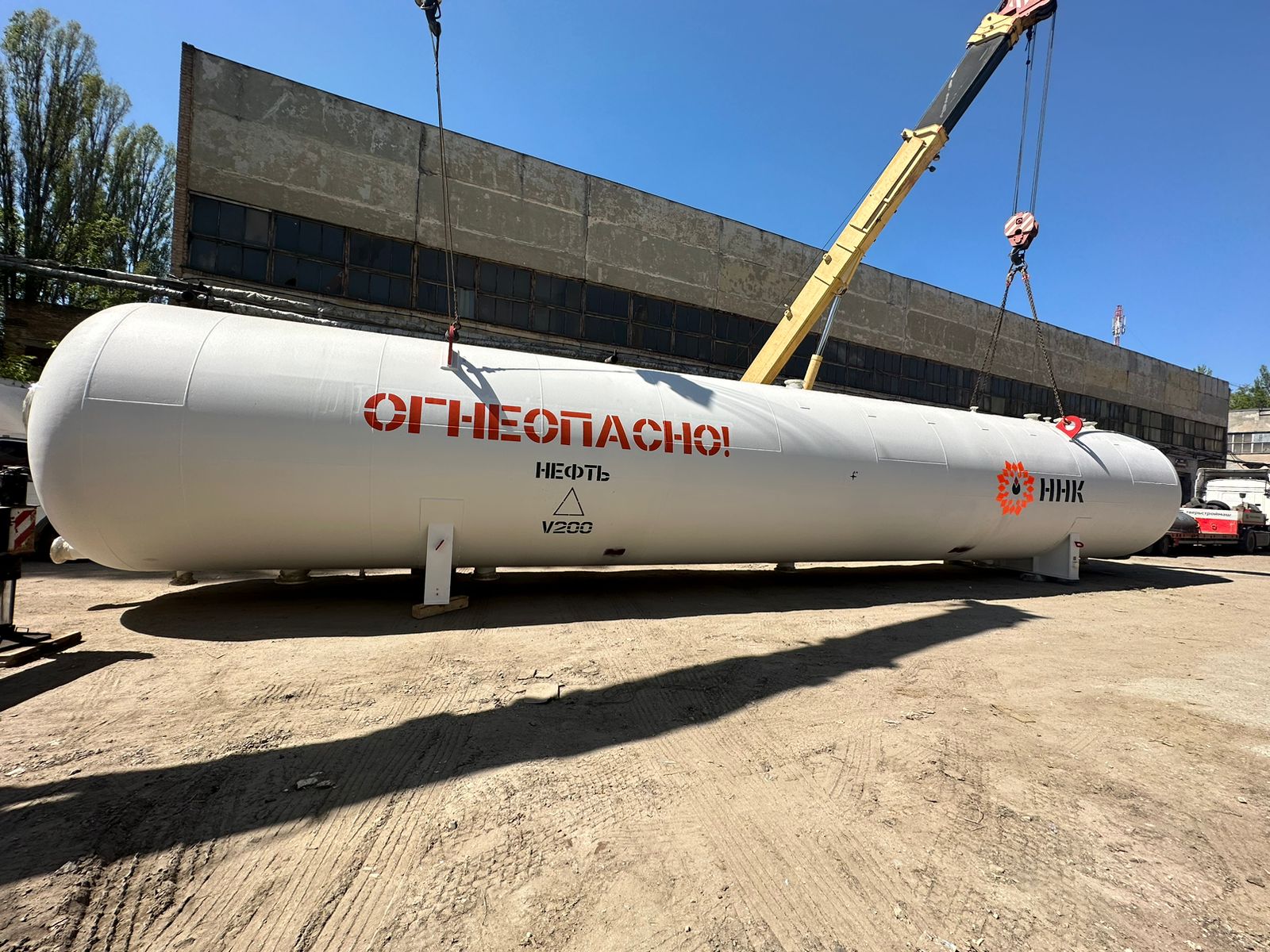

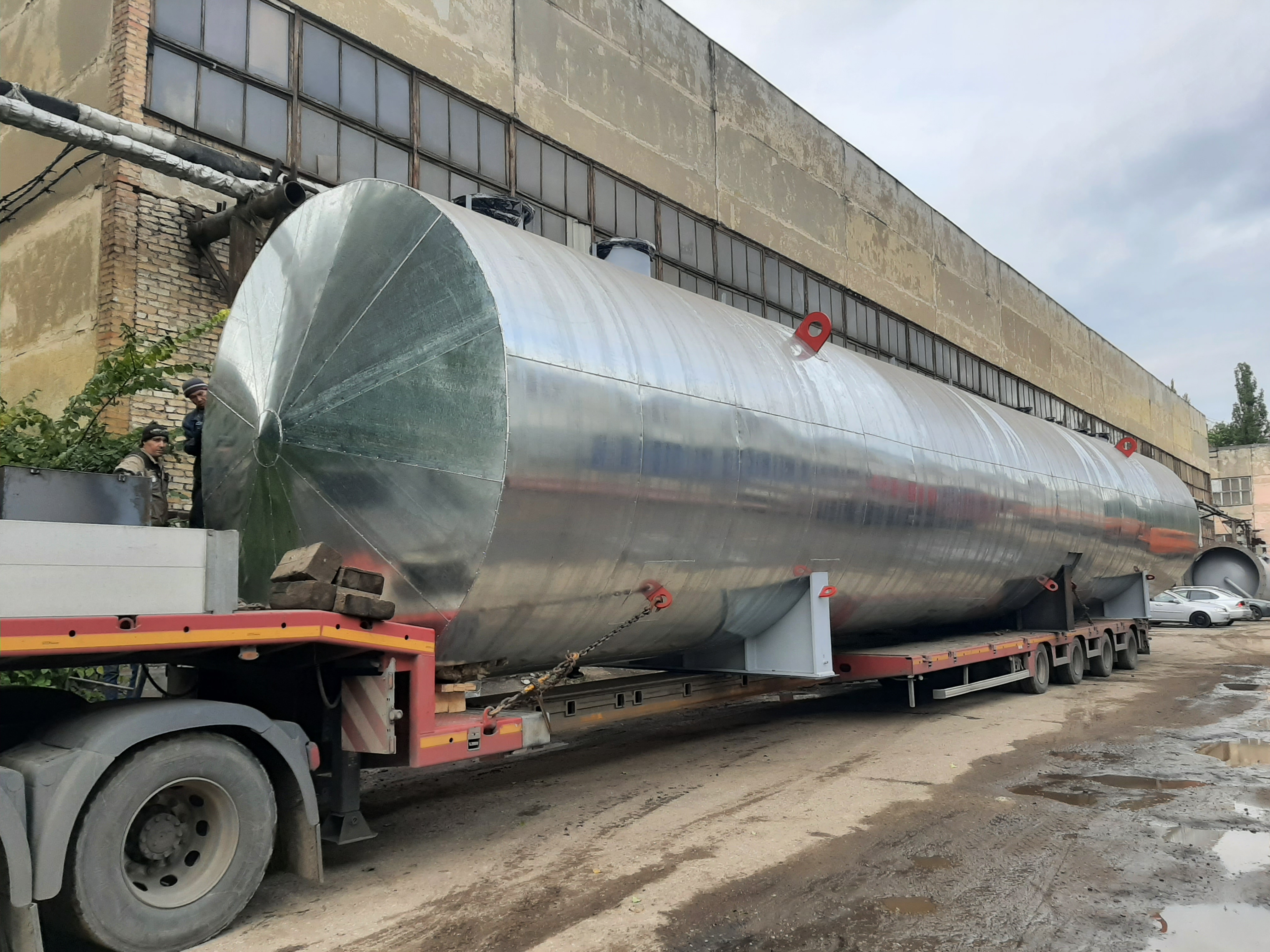

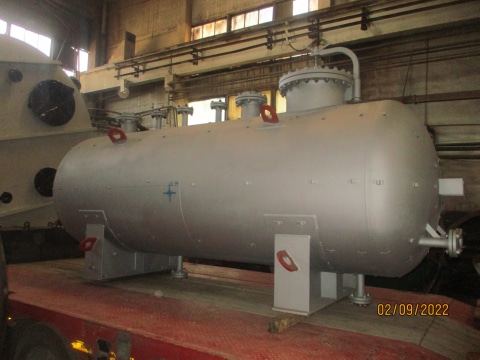

В нашей компании вы можете приобрести аппараты емкостные. Они предназначены для жидких и газовых неагрессивных сред с температурой, не превышающей температуру кипения жидкости при рабочем давлении, и температурой, при которой давление упругости паров не превышает рабочее давление аппарата.
Емкостные аппараты, представленные компанией «Химмаш»:
Аппараты могут быть изготовлены цельносварными или из отдельных блоков, исходя из условий транспортировки и монтажа. Давление теплоносителя в рубашке или змеевике для вышеуказанных типов аппаратов не должно превышать 0,6 МПа. Выдача жидких сред может осуществляться как самотеком, так и передавливанием сжатым воздухом, технологическим и инертным газом. Вертикальные аппараты без рубашек и змеевиков могут использоваться в качестве отстойников.
Емкостные аппараты применяются в технологичных установках химической, нефтехимической, нефтеперерабатывающей, нефтяной, а также газовой отраслях промышленности. Оборудование предназначено для приема, хранения и выдачи жидких и газообразных продуктов под избыточным давлением.
Поставка емкостных аппаратов в г. Кемерово осуществляется из Пензы
Объем, куб.м. | Маркировка | Условное давление, Мпа (кгс/см2) | Диаметр, мм | Длина, мм | Высота, мм | Масса, кг /материальное исполн./ | |
1 | 2, 3 | ||||||
4 | 1-4-1,6 | 1,6 (16) | 1 200 | 3705 | 1990 | 1895 | 1625 |
1-4-2,5 | 2,5 (25) | 2000 | 2370 | 2100 | |||
8 | 1-8-1,0 | 1,0 (10) | 1 600 | 4200 | 2390 | 2715 | 2320 |
1-8-1,6 | 1,6 (16) | 4200 | 2395 | 3055 | 2680 | ||
1-8-2,5 | 2,5 (25) | 4210 | 2400 | 3860 | 3485 | ||
10 | 1-10-1,0 | 1,0 (10) | 1 600 | 5300 | 2390 | 3115 | 2630 |
1-10-1,6 | 1,6 (16) | 5300 | 2395 | 3595 | 3130 | ||
1-10-2,5 | 2,5 (25) | 5310 | 2400 | 4560 | 4095 | ||
16 | 1-16-1,0 | 1,0 (10) | 2 000 | 5305 | 2795 | 4045 | 3580 |
1-16-1,6 | 1,6 (16) | 5350 | 2800 | 5200 | 4545 | ||
1-16-2,5 | 2,5 (25) | 5350 | 2800 | - | 5820 | ||
20 | 1-20-1,0 | 1,0 (10) | 2 000 | 6500 | 2795 | 4570 | 3980 |
1-20-1,6 | 1,6 (16) | 6550 | 2800 | 6145 | 5370 | ||
1-20-2,5 | 2,5 (25) | 6550 | 2800 | - | 6800 | ||
25 | 1-25-1,0 | 1,0 (10) | 2 400 | 5845 | 3200 | 5945 | 5100 |
1-25-1,6 | 1,6 (16) | 5850 | 3205 | 7385 | 6560 | ||
1-25-2,5 | 2,5 (25) | 5860 | 3210 | - | 8960 | ||
32 | 1-32-1,0 | 1,0 (10) | 2 400 | 7345 | 3200 | 7030 | 6000 |
1-32-1,6 | 1,6 (16) | 7350 | 3205 | 8830 | 7820 | ||
1-32-2,5 | 2,5 (25) | 7360 | 3210 | - | 10750 | ||
50 | 1-50-1,0 | 1,0 (10) | 2 400 | 11045 | 3200 | 10385 | 8900 |
1-50-1,6 | 1,6 (16) | 11050 | 3205 | 12705 | 11240 | ||
1-50-2,5 | 2,5 (25) | 11060 | 3210 | - | 15520 | ||
80 | 1-80-0,8 | 0,8 (8) | 3 000 | 11450 | 3800 | 13405 | 11900 |
1-80-1,0 | 1,0 (10) | 11450 | 3805 | 15015 | 13350 | ||
1-80-1,6 | 1,6 (16) | 11455 | 3825 | 18600 | 16630 | ||
1-80-2,5 | 2,5 (25) | 11505 | 3830 | - | 22600 | ||
100 | 1-100-0,8 | 0,8 (8) | 3 000 | 13945 | 3805 | 15740 | 13850 |
1-100-0,8 | 1,0 (10) | 13945 | 3815 | 17650 | 15600 | ||
1-100-0,8 | 1,6 (16) | 13955 | 3815 | 21900 | 19600 | ||
1-100-0,8 | 2,5 (25) | 14010 | 3830 | - | 29100 | ||
200 | 1-200-1,0 | 1,0 (10) | 3400 | 21650 | 4215 | 33180 | 29600 |
1-200-1,6 | 1,6 (16) | 21650 | 4215 | 44500 | 40000 |
Объем, куб.м. | Маркировка | Условное давление, Мпа (кгс/см2) | Диаметр, мм | Высота, мм | Масса, кг /материальное исполн./ | |
1 | 2, 3 | |||||
2 | 2-2-1,6 | 1,6 (16) | 1 000 | 3560 | 1575 | 1420 |
2-2-2,5 | 2,5 (25) | 3600 | 1820 | 1650 | ||
4 | 2-4-1,6 | 1,6 (16) | 1 200 | 4450 | 2055 | 1800 |
2-4-2,5 | 2,5 (25) | 4465 | 2600 | 2350 | ||
6,3 | 2-6,3-1,0 | 1,0 (10) | 1 600 | 4055 | 2565 | 2260 |
2-6,3-1,6 | 1,6 (16) | 4060 | 2865 | 2560 | ||
2-6,3-2,5 | 2,5 (25) | 4080 | 3625 | 3315 | ||
8 | 2-8-1,0 | 1,0 (10) | 1 600 | 4855 | 2920 | 2550 |
2-8-1,6 | 1,6 (16) | 4860 | 3245 | 2870 | ||
2-8-2,5 | 2,5 (25) | 4880 | 4125 | 3750 | ||
10 | 2-10-1,0 | 1,0 (10) | 1 600 | 5955 | 3330 | 2870 |
2-10-1,6 | 1,6 (16) | 5960 | 3775 | 3310 | ||
2-10-2,5 | 2,5 (25) | 5980 | 4805 | 4340 | ||
16 | 2-16-0,8 | 0,8 (8) | 2 000 | 6275 | 4260 | 3830 |
2-16-1,0 | 1,0 (10) | 6275 | 4250 | 4250 | ||
25 | 2-25-1,0 | 1,0 (10) | 2 400 | 6725 | 6660 | 5860 |
2-25-1,6 | 1,6 (16) | 6685 | 8200 | 7420 | ||
32 | 2-32-1,0 | 1,0 (10) | 2 400 | 8225 | 7765 | 6780 |
2-32-1,6 | 1,6 (16) | 8240 | 9625 | 8660 | ||
50 | 2-50-0,8 | 0,8 (8) | 2400 | 11885 | 9750 | 9750 |
2-50-1,0 | 1,0 (10) | 11935 | 11100 | 11100 | ||
2-50-1,6 | 1,6 (16) | 11940 | - | 12500 | ||
80 | 2-80-0,8 | 0,8 (8) | 3 000 | 12205 | 15060 | 13550 |
2-80-1,0 | 1,0 (10) | 12205 | 16510 | 15000 | ||
2-80-1,6 | 1,6 (16) | 12210 | - | 18450 | ||
2-80-2,5 | 2,5 (25) | 12270 | - | 23980 | ||
100 | 2-100-0,8 | 0,8 (8) | 3 000 | 14705 | 17550 | 15650 |
2-100-1,0 | 1,0 (10) | 14705 | 19400 | 17500 | ||
2-100-1,6 | 1,6 (16) | 14725 | - | 23820 | ||
2-100-2,5 | 2,5 (25) | 14785 | - | 30550 |
Объем, куб.м. | Маркировка | Условное давление, Мпа (кгс/см2) | Диаметр, мм | Высота, мм | Масса, кг /материальное исполн./ | |
1 | 2, 3 | |||||
2 | 3-2-1,6 | 1,6 (16) | 1 000 | 2960 | 1160 | 1000 |
3-2-2,5 | 2,5 (25) | 3000 | 1450 | 1250 | ||
4 | 3-4-1,6 | 1,6 (16) | 1 200 | 3930 | 1660 | 1400 |
3-4-2,5 | 2,5 (25) | 3935 | 2250 | 1970 | ||
6,3 | 3-6,3-1,0 | 1,0 (10) | 1 600 | 3670 | 2060 | 1750 |
3-6,3-1,6 | 1,6 (16) | 3675 | 2320 | 2000 | ||
3-6,3-2,5 | 2,5 (25) | 3695 | 3050 | 2720 | ||
8 | 3-8-1,0 | 1,0 (10) | 1 600 | 4470 | 2400 | 2000 |
3-8-1,6 | 1,6 (16) | 4475 | 2720 | 2340 | ||
3-8-2,5 | 2,5 (25) | 4485 | 3550 | 3150 | ||
10 | 3-10-1,0 | 1,0 (10) | 1 600 | 5575 | 2900 | 2420 |
3-10-1,6 | 1,6 (16) | 5580 | 3380 | 2900 | ||
3-10-2,5 | 2,5 (25) | 5635 | 4400 | 3880 | ||
16 | 3-16-0,8 | 0,8 (8) | 2 000 | 5640 | 3650 | 3050 |
3-16-1,0 | 1,0 (10) | 5690 | 4750 | 4100 | ||
25 | 3-25-1,0 | 1,0 (10) | 2 400 | 6270 | 5480 | 4660 |
3-25-1,6 | 1,6 (16) | 6280 | 7000 | 6200 |
Условное обозначение | Объем,
м.3 | Условное
давление, МПа | Диаметр,
мм | Длина,
мм | Высота,
мм | Масса,
кг |
ГЭЭ1-1-6,3 | 6,3 | 0,6
1,0 1,6 | 1600 | 3530 | 2455
2485 2490 | 1850
1980 2605 |
ГЭЭ1-1-10 | 10 | 0,6
1,0 1,6 | 2000 | 3690
3690 3740 | 2870
2900 2905 | 2565
3045 3885 |
ГЭЭ1-1-16 | 16 | 0,6
1,0 1,6 | 5390
5390 5440 | 2870
2900 2905 | 3275
3920 5105 | |
ГЭЭ1-1-25 | 25 | 0,6
1,0 1,6 | 2400 | 5940
5955 5975 | 3280
3315 3320 | 4420
5800 7570 |
ГЭЭ1-1-40 | 40 | 0,6
1,0 1,6 | 9435
9455 9470 | 3280
3315 3320 | 6155
8365 10995 | |
ГЭЭ1-1-50 | 50 | 0,6
1,0 1,6 | 2800 | 8655
8710 8710 | 3690
3720 3725 | 8320
9710 13880 |
ГЭЭ1-1-63 | 63 | 0,6
1,0 1,6 | 10665
10710 10710 | 3690
3720 3725 | 9750
11440 16470 | |
ГЭЭ1-1-80 | 80 | 0,6
1,0 1,6 | 3000 | 11735
11735 11790 | 3885
3925 3925 | 11455
15345 20805 |
ГЭЭ1-1-100 | 100 | 0,6
1,0 1,6 | 14740
14740 14790 | 3885
3925 3925 | 15700
18700 25550 |
Условное обозначение | Объем,
м.3 | Условное
давление, МПа | Диаметр,
мм | Высота,
мм | Ширина,
мм | Масса,
кг |
ВЭЭ1-1-1 | 1 | 0,6
1,0 1,6 | 1000 | 2050 | 1350
1360 1360 | 445
550 625 |
ВЭЭ1-1-2 | 2 | 0,6
1,0 1,6 | 1200 | 2450 | 1640
1645 1655 | 630
780 1020 |
ВЭЭ1-1-3,2 | 3,2 | 0,6
1,0 1,6 | 1400 | 2950 | 1925
1930 1950 | 890
1100 1420 |
ВЭЭ1-1-5 | 5 | 0,6
1,0 1,6 | 1600 | 3500 | 2245
2255 2260 | 1360
1630 2030 |
ВЭЭ1-1-6,3 | 6,3 | 0,6
1,0 1,6 | 4150 | 2245
2255 2260 | 1590
1940 2380 | |
ВЭЭ1-1-10 | 10 | 0,6
1,0 1,6 | 2000 | 4200 | 2705
2715 2730 | 2230
2690 3590 |
ВЭЭ1-1-16 | 16 | 0,6
1,0 1,6 | 6350 | 2860
2860 2870 | 3740
3940 5400 | |
ВЭЭ1-1-25 | 25 | 0,6
1,0 1,6 | 2400 | 6550 | 3285
3295 3310 | 5220
6270 8170 |
Условное обозначение | Объем,
м.3 | Диаметр,
мм | Высота,
мм | Ширина,
мм | Масса,
кг |
ВПП1-1-10 | 10 | 2200 | 2900 | 2660 | 1930 |
ВПП1-4-10 | 2010 | ||||
ВПП1-1-16 | 16 | 2600 | 3600 | 2730 | 2700 |
ВПП1-4-16 | 2800 | ||||
ВПП1-1-25 | 25 | 2800 | 4400 | 2920 | 3380 |
ВПП1-4-25 | 3470 |
Условное обозначение | Объем,
м.3 | Диаметр,
мм | Высота,
мм | Ширина,
мм | Масса,
кг |
ВКП1-1-10 | 10 | 2200 | 3340 | 2915 | 2040 |
ВКП1-4-10 | 2120 | ||||
ВКП1-1-16 | 16 | 2600 | 3840 | 3410 | 2730 |
ВКП1-4-16 | 2870 | ||||
ВКП1-1-25 | 25 | 2800 | 5040 | 3795 | 3920 |
ВКП1-4-25 | 4020 |
Условное обозначение | Объем,
м.3 | Условное
давление, МПа | Диаметр,
мм | Высота,
мм | Ширина,
мм | Масса,
кг |
ВКЭ1-1-1 | 1 | 0,6
1,0 | 1000 | 2150
2155 | 1350
1360 | 445
510 |
ВКЭ1-1-2 | 2 | 0,6
1,0 | 1200 | 2750
2745 | 1635
1645 | 650
760 |
ВКЭ1-1-3,2 | 3,2 | 0,6
1,0 | 1400 | 3255
3260 | 1925
1930 | 860
1070 |
ВКЭ1-1-5 | 5 | 0,6
1,0 | 1600 | 3860
3850 | 2240
2250 | 1395
1685 |
ВКЭ1-1-6,3 | 6,3 | 0,6
1,0 | 4160
4170 | 2240
2250 | 1665
1990 | |
ВКЭ1-1-10 | 10 | 0,6
1,0 | 2000 | 4600
4600 | 2695
2705 | 2320
2570 |
Условное обозначение | Давление,
МПа | Объем,
м.3 | Диаметр,
мм | Длина,
мм | Высота,
мм | Масса,
кг |
ГКК1-1-10-0,07 | 0,07 | 10 | 2000 | 3720 | 2685 | 2400 |
ГКК1-1-16-0,07 | 16 | 3720 | 3155 | |||
ГКК1-1-25-0,07 | 25 | 2400 | 5850 | 2990 | 4095 | |
ГКК1-1-40-0,07 | 40 | 9350 | 5785 | |||
ГКК1-1-50-0,07 | 50 | 3000 | 7540 | 3600 | 7675 | |
ГКК1-1-63-0,07 | 63 | 9540 | 9200 | |||
ГКК1-1-80-0,07 | 80 | 12040 | 11130 | |||
ГКК1-1-100-0,07 | 100 | 15040 | 15570 |
Обозначение | Давл. Мпа | Масса, кг. | Диаметр мм | Высота мм | Ширина/длина мм |
ВЭЭ |
|||||
ВЭЭ2-1-0,01-0,6У | 0,6 | 43 | 250 | 625 | 372 |
ВЭЭ2-1-0,01-0,6К | 43 | ||||
ВЭЭ2-1-0,025-0,6У | 0,6 | 51 | 300 | 785 | 482 |
ВЭЭ2-1-0,025-0,6К | 51 | ||||
ВЭЭ2-3-0,025-0,6У | 67 | 780 | 535 | ||
ВЭЭ2-3-0,025-0,6К | 67 | ||||
ВЭЭ2-1-0,04-0,6У | 0,6 | 65 | 350 | 850 | 555 |
ВЭЭ2-1-0,04-0,6К | 65 | ||||
ВЭЭ2-3-0,04-0,6У | 84 | 865 | 605 | ||
ВЭЭ2-3-0,04-0,6К | 84 | ||||
ВЭЭ2-1-0,063-0,6У | 0,6 | 95 | 400 | 700 | 532 |
ВЭЭ2-1-0,063-0,6К | 95 | ||||
ВЭЭ2-3-0,063-0,6У | 138 | 715 | 574 | ||
ВЭЭ2-3-0,063-0,6К | 138 | ||||
ВЭЭ2-1-0,1-0,6У | 0,6 | 110 | 400 | 995 | 532 |
ВЭЭ2-1-0,1-0,6К | 110 | ||||
ВЭЭ2-3-0,1-0,6У | 168 | 960 | 574 | ||
ВЭЭ2-3-0,1-0,6К | 168 | ||||
ВЭЭ2-1-0,16-0,6У | 0,6 | 160 | 500 | 1015 | 632 |
ВЭЭ2-1-0,16-0,6К | 160 | ||||
ВЭЭ2-3-0,16-0,6У | 230 | 1055 | 682 | ||
ВЭЭ2-3-0,16-0,6К | 230 | ||||
ВЭЭ2-1-0,25-0,6У | 0,6 | 235 | 700 | 860 | 828 |
ВЭЭ2-1-0,25-0,6К | 235 | ||||
ВЭЭ2-3-0,25-0,6У | 320 | 870 | 880 | ||
ВЭЭ2-3-0,25-0,6К | 320 | ||||
ВЭЭ2-1-0,63-0,6У | 0,6 | 350 | 800 | 1405 | 930 |
ВЭЭ2-1-0,63-0,6К | 350 | ||||
ВЭЭ2-3-0,63-0,6У | 545 | 1415 | 980 | ||
ВЭЭ2-3-0,63-0,6К | 545 | ||||
ГЭЭ |
|||||
ГЭЭ2-1-0,1-0,6У | 0,6 | 105 | 400 | 740 | 938 |
ГЭЭ2-1-0,1-0,6К | 105 | ||||
ГЭЭ2-1-0,16-0,6У | 0,6 | 145 | 500 | 785 | 957 |
ГЭЭ2-1-0,16-0,6К | 145 | ||||
ГЭЭ2-1-0,25-0,6У | 0,6 | 235 | 700 | 1095 | 841 |
ГЭЭ2-1-0,25-0,6К | 235 | ||||
ГЭЭ2-1-0,63-0,6У | 0,6 | 375 | 800 | 1300 | 1426 |
ГЭЭ2-1-0,63-0,6К | 375 |
Для заказа нашей продукции вы можете скачать опросный лист на аппараты емкостные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
