Фотогалерея (Воздухосборники)

Наши партнёры

Стоимость производства:

от 3300 руб.

Среда:

Воздух

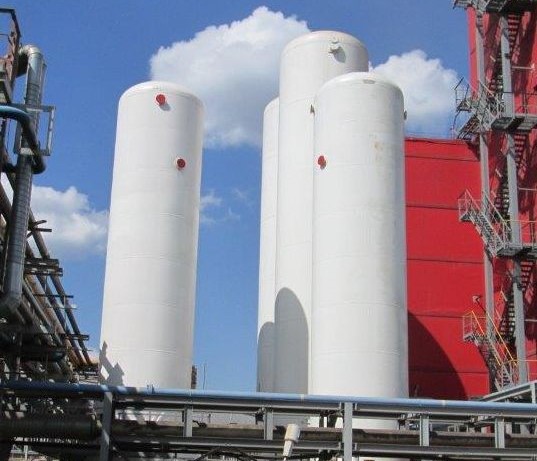

Компания «Химмаш» предлагает ассортимент вертикальных и горизонтальных воздухосборников.

Назначение

Воздухосборники (ресиверы воздуха) - это емкости для хранения воздуха, которые служат для выравнивания давления сжатого воздуха. Оборудование сглаживает пульсацию воздуха при подаче к стационарному компрессору. Воздухосборники другими словами называют ресиверами сжатого воздуха. Ресиверы воздуха всегда работают под высоким давлением.

Устройство и эксплуатация

Воздухосборник представляет собой сосуд, который работает для аккумулирования воздуха. Воздухосборники необходимо эксплуатировать при параметрах, указанных в рабочей документации. В комплект поставки стандартно входит сам воздухосборник в собранном виде, ответные фланцы, предохранительный клапан, также арматура.

Безопасность при эксплуатации воздухосборника обеспечивается его конструкцией при условии соблюдения потребителем всех норм и требований инструкции. Воздухосборник не является источником шума, загазованности и вибрации в зоне его обслуживания.

Обратите внимание, что перед запуском воздухосборника в эксплуатацию на воздухосборнике должны быть установлены: предохранительный клапан, манометр, запорная арматура.

Не допускается эксплуатация воздухосборника при повышении давления выше рабочего, при неисправностях предохранительного клапана и манометра, при обнаружении в основных элементах трещин, утончения стенок, пропуска швов, течи в болотных соединениях.

Применение

Воздухосборники применяются для воздушных стационарных компрессоров общего назначения. Ресиверы воздуха предназначены для создания запаса воздуха для технологических нужд и сглаживания пульсации в воздухопроводах при работе поршневых компрессоров общего назначения и компрессоров других типов. Рабочая среда - воздух.

Поставка ресиверов газа и воздухосборников в г. Кемерово осуществляется из Пензы

Технические характеристики воздухосборников вертикальных

Объем воздухосбор-ника, куб.м. Маркировка Рабочее давление, Мпа Расчетное давление, Мпа Высота (Н), мм Диаметр (D), мм Ду патрубков вх/вых воздуха, мм Масса, кг.
0,5 В-0,5-0,8 0,8 0,9 2 000 600 50 295
В-0,5-1,0 1,0 1,1 295
В-0,5-1,4 1,4 1,54 295
1 В-1-0,8 0,8 0,9 2 340 800 50 415
В-1-1,0 1,0 1,1 415
В-1-1,4 1,4 1,54 520
1,6 В-1,6-0,8 0,8 0,9 2 300 1 000 100 695
В-1,6-1,0 1,0 1,1 825
В-1,6-1,4 1,4 1,54 945
2 В-2-0,8 0,8 0,9 2 900 1 000 100 800
В-2-1,0 1,0 1,1 950
В-2-1,4 1,4 1,54 1110
3,2 В-3,2-0,8 0,8 0,9 3 160 1 200 200 1195
В-3,2-1,0 1,0 1,1 1195
В-3,2-1,4 1,4 1,54 1420
4 В-4-0,8 0,8 0,9 3 860 1 200 200 1385
В-4-1,0 1,0 1,1 1385
В-4-1,4 1,4 1,54 1655
5 В-5-0,8 0,8 0,9 4 100 1 200 200 1370
В-5-1,0 1,0 1,1 1500
В-5-1,4 1,4 1,54 1750
6,3 В-6,3-0,8 0,8 0,9 4 565 1 400 200 1830
В-6,3-1,0 1,0 1,1 2190
В-6,3-1,4 1,4 1,54 2545
8 В-8-0,8 0,8 0,9 4 415 1 600 250 1995
В-8-1,0 1,0 1,1 2390
В-8-1,4 1,4 1,54 2790
10 В-10-0,8 0,8 0,9 5 515 1 600 250 2445
В-10-1,0 1,0 1,1 2940
В-10-1,4 1,4 1,54 3430
16 В-16-0,8 0,8 0,9 5 520 2 000 300 3785
В-16-1,0 1,0 1,1 4415
В-16-1,4 1,4 1,54 5075
20 В-20-0,8 0,8 0,9 6 870 2 000 300 4455
В-20-1,0 1,0 1,1 5215
В-20-1,4 1,4 1,54 6000
25 В-25-0,8 0,8 0,9 7 155 2 200 300 5285
В-25-1,0 1,0 1,1 6175
В-25-1,4 1,4 1,54 7935
32 В-32-0,8 0,8 0,9 7 775 2 400 350 7395
В-32-1,0 1,0 1,1 7395
В-32-1,4 1,4 1,54 9460
40 В-40-0,8 0,8 0,9 9 775 2 400 350 9695
В-40-1,0 1,0 1,1 9695
В-40-1,4 1,4 1,54 12285
50 В-50-0,8 0,8 0,9 11 775 2 400 350 11705
В-50-1,0 1,0 1,1 11705
В-50-1,4 1,4 1,54 14805
80 В-80-0,8 0,8 0,9 12 200 3 000 350 15000
В-80-1,0 1,0 1,1 16500
В-80-1,4 1,4 1,54 18450
100 В-100-0,8 0,8 0,9 14 700 3 000 350 17300
В-100-1,0 1,0 1,1 19300
В-100-1,4 1,4 1,54 23900

Технические характеристики воздухосборников проточных А1И

Обозначение Расположение Тип днищ Ру, Мпа Диаметр, мм Условный проход, мм Длина, мм Масса, кг
А1И 017.000 горизонтальное эллиптические 1,2 159 20 446 5,9
А1И 017.000-01 219 32 602 15
А1И 017.000-02 273 50 714 22,5
А1И 017.000-03 325 80 832 36,4
А1И 018.000 вертикальное эллиптические 1,2 273 50 640 18,2
А1И 018.000-01 325 80 753 26,7
А1И 018.000-02 426 150 932 48,5
А1И 019.000 горизонтальное плоские 0,6 159 20 426 6,3
А1И 019.000-01 219 32 556 17,3
А1И 019.000-02 273 50 680 22,3
А1И 019.000-03 325 80 744 46,3
А1И 020.000 горизонтальное плоские 1,2 159 20 426 6,6
А1И 020.000-01 219 32 560 18,3
А1И 020.000-02 273 50 668 25,3
А1И 020.000-03 325 80 756 52,6
А1И 021.000 вертикальное плоские 0,6 273 50 556 23,6
А1И 021.000-01 325 80 635 39,6
А1И 021.000-02 426 150 806 79,4
А1И 022.000 вертикальное плоские 1,2 273 50 550 25,4
А1И 022.000-01 325 80 641 43,4
А1И 022.000-02 426 150 806 83,2

Технические характеристики ресиверов азота

Объем ресивера, куб.м. Маркировка Рабочее давление, Мпа Расчетное давление, Мпа Высота (Н), мм Диаметр (D), мм Ду патрубков вх/вых воздуха, мм Масса, кг.
0,5 В-0,5-0,8 0,8 0,9 2 000 600 50 295
В-0,5-1,0 1,0 1,1 295
В-0,5-1,4 1,4 1,54 295
1 В-1-0,8 0,8 0,9 2 340 800 50 415
В-1-1,0 1,0 1,1 415
В-1-1,4 1,4 1,54 520
1,6 В-1,6-0,8 0,8 0,9 2 300 1 000 100 695
В-1,6-1,0 1,0 1,1 825
В-1,6-1,4 1,4 1,54 945
2 В-2-0,8 0,8 0,9 2 900 1 000 100 800
В-2-1,0 1,0 1,1 950
В-2-1,4 1,4 1,54 1110
3,2 В-3,2-0,8 0,8 0,9 3 160 1 200 200 1195
В-3,2-1,0 1,0 1,1 1195
В-3,2-1,4 1,4 1,54 1420
4 В-4-0,8 0,8 0,9 3 860 1 200 200 1385
В-4-1,0 1,0 1,1 1385
В-4-1,4 1,4 1,54 1655
5 В-5-0,8 0,8 0,9 4 100 1 200 200 1370
В-5-1,0 1,0 1,1 1500
В-5-1,4 1,4 1,54 1750
6,3 В-6,3-0,8 0,8 0,9 4 565 1 400 200 1830
В-6,3-1,0 1,0 1,1 2190
В-6,3-1,4 1,4 1,54 2545
8 В-8-0,8 0,8 0,9 4 415 1 600 250 1995
В-8-1,0 1,0 1,1 2390
В-8-1,4 1,4 1,54 2790
10 В-10-0,8 0,8 0,9 5 515 1 600 250 2445
В-10-1,0 1,0 1,1 2940
В-10-1,4 1,4 1,54 3430
16 В-16-0,8 0,8 0,9 5 520 2 000 300 3785
В-16-1,0 1,0 1,1 4415
В-16-1,4 1,4 1,54 5075
20 В-20-0,8 0,8 0,9 6 870 2 000 300 4455
В-20-1,0 1,0 1,1 5215
В-20-1,4 1,4 1,54 6000
25 В-25-0,8 0,8 0,9 7 155 2 200 300 5285
В-25-1,0 1,0 1,1 6175
В-25-1,4 1,4 1,54 7935
32 В-32-0,8 0,8 0,9 7 775 2 400 350 7395
В-32-1,0 1,0 1,1 7395
В-32-1,4 1,4 1,54 9460
40 В-40-0,8 0,8 0,9 9 775 2 400 350 9695
В-40-1,0 1,0 1,1 9695
В-40-1,4 1,4 1,54 12285
50 В-50-0,8 0,8 0,9 11 775 2 400 350 11705
В-50-1,0 1,0 1,1 11705
В-50-1,4 1,4 1,54 14805
80 В-80-0,8 0,8 0,9 12 200 3 000 350 15000
В-80-1,0 1,0 1,1 16500
В-80-1,4 1,4 1,54 18450
100 В-100-0,8 0,8 0,9 14 700 3 000 350 17300
В-100-1,0 1,0 1,1 19300
В-100-1,4 1,4 1,54 23900

Технические характеристики ресиверов кислорода

Объем ресивера, куб.м. Маркировка Рабочее давление, Мпа Расчетное давление, Мпа Высота (Н), мм Диаметр (D), мм Ду патрубков вх/вых воздуха, мм Масса, кг.
0,5 В-0,5-0,8 0,8 0,9 2 000 600 50 295
В-0,5-1,0 1,0 1,1 295
В-0,5-1,4 1,4 1,54 295
1 В-1-0,8 0,8 0,9 2 340 800 50 415
В-1-1,0 1,0 1,1 415
В-1-1,4 1,4 1,54 520
1,6 В-1,6-0,8 0,8 0,9 2 300 1 000 100 695
В-1,6-1,0 1,0 1,1 825
В-1,6-1,4 1,4 1,54 945
2 В-2-0,8 0,8 0,9 2 900 1 000 100 800
В-2-1,0 1,0 1,1 950
В-2-1,4 1,4 1,54 1110
3,2 В-3,2-0,8 0,8 0,9 3 160 1 200 200 1195
В-3,2-1,0 1,0 1,1 1195
В-3,2-1,4 1,4 1,54 1420
4 В-4-0,8 0,8 0,9 3 860 1 200 200 1385
В-4-1,0 1,0 1,1 1385
В-4-1,4 1,4 1,54 1655
5 В-5-0,8 0,8 0,9 4 100 1 200 200 1370
В-5-1,0 1,0 1,1 1500
В-5-1,4 1,4 1,54 1750
6,3 В-6,3-0,8 0,8 0,9 4 565 1 400 200 1830
В-6,3-1,0 1,0 1,1 2190
В-6,3-1,4 1,4 1,54 2545
8 В-8-0,8 0,8 0,9 4 415 1 600 250 1995
В-8-1,0 1,0 1,1 2390
В-8-1,4 1,4 1,54 2790
10 В-10-0,8 0,8 0,9 5 515 1 600 250 2445
В-10-1,0 1,0 1,1 2940
В-10-1,4 1,4 1,54 3430
16 В-16-0,8 0,8 0,9 5 520 2 000 300 3785
В-16-1,0 1,0 1,1 4415
В-16-1,4 1,4 1,54 5075
20 В-20-0,8 0,8 0,9 6 870 2 000 300 4455
В-20-1,0 1,0 1,1 5215
В-20-1,4 1,4 1,54 6000
25 В-25-0,8 0,8 0,9 7 155 2 200 300 5285
В-25-1,0 1,0 1,1 6175
В-25-1,4 1,4 1,54 7935
32 В-32-0,8 0,8 0,9 7 775 2 400 350 7395
В-32-1,0 1,0 1,1 7395
В-32-1,4 1,4 1,54 9460
40 В-40-0,8 0,8 0,9 9 775 2 400 350 9695
В-40-1,0 1,0 1,1 9695
В-40-1,4 1,4 1,54 12285
50 В-50-0,8 0,8 0,9 11 775 2 400 350 11705
В-50-1,0 1,0 1,1 11705
В-50-1,4 1,4 1,54 14805
80 В-80-0,8 0,8 0,9 12 200 3 000 350 15000
В-80-1,0 1,0 1,1 16500
В-80-1,4 1,4 1,54 18450
100 В-100-0,8 0,8 0,9 14 700 3 000 350 17300
В-100-1,0 1,0 1,1 19300
В-100-1,4 1,4 1,54 23900

Технические характеристики ресиверов водорода

Объем ресивера, куб.м. Маркировка Рабочее давление, Мпа Расчетное давление, Мпа Высота (Н), мм Диаметр (D), мм Ду патрубков вх/вых воздуха, мм Масса, кг.
0,5 В-0,5-0,8 0,8 0,9 2 000 600 50 295
В-0,5-1,0 1,0 1,1 295
В-0,5-1,4 1,4 1,54 295
1 В-1-0,8 0,8 0,9 2 340 800 50 415
В-1-1,0 1,0 1,1 415
В-1-1,4 1,4 1,54 520
1,6 В-1,6-0,8 0,8 0,9 2 300 1 000 100 695
В-1,6-1,0 1,0 1,1 825
В-1,6-1,4 1,4 1,54 945
2 В-2-0,8 0,8 0,9 2 900 1 000 100 800
В-2-1,0 1,0 1,1 950
В-2-1,4 1,4 1,54 1110
3,2 В-3,2-0,8 0,8 0,9 3 160 1 200 200 1195
В-3,2-1,0 1,0 1,1 1195
В-3,2-1,4 1,4 1,54 1420
4 В-4-0,8 0,8 0,9 3 860 1 200 200 1385
В-4-1,0 1,0 1,1 1385
В-4-1,4 1,4 1,54 1655
5 В-5-0,8 0,8 0,9 4 100 1 200 200 1370
В-5-1,0 1,0 1,1 1500
В-5-1,4 1,4 1,54 1750
6,3 В-6,3-0,8 0,8 0,9 4 565 1 400 200 1830
В-6,3-1,0 1,0 1,1 2190
В-6,3-1,4 1,4 1,54 2545
8 В-8-0,8 0,8 0,9 4 415 1 600 250 1995
В-8-1,0 1,0 1,1 2390
В-8-1,4 1,4 1,54 2790
10 В-10-0,8 0,8 0,9 5 515 1 600 250 2445
В-10-1,0 1,0 1,1 2940
В-10-1,4 1,4 1,54 3430
16 В-16-0,8 0,8 0,9 5 520 2 000 300 3785
В-16-1,0 1,0 1,1 4415
В-16-1,4 1,4 1,54 5075
20 В-20-0,8 0,8 0,9 6 870 2 000 300 4455
В-20-1,0 1,0 1,1 5215
В-20-1,4 1,4 1,54 6000
25 В-25-0,8 0,8 0,9 7 155 2 200 300 5285
В-25-1,0 1,0 1,1 6175
В-25-1,4 1,4 1,54 7935
32 В-32-0,8 0,8 0,9 7 775 2 400 350 7395
В-32-1,0 1,0 1,1 7395
В-32-1,4 1,4 1,54 9460
40 В-40-0,8 0,8 0,9 9 775 2 400 350 9695
В-40-1,0 1,0 1,1 9695
В-40-1,4 1,4 1,54 12285
50 В-50-0,8 0,8 0,9 11 775 2 400 350 11705
В-50-1,0 1,0 1,1 11705
В-50-1,4 1,4 1,54 14805
80 В-80-0,8 0,8 0,9 12 200 3 000 350 15000
В-80-1,0 1,0 1,1 16500
В-80-1,4 1,4 1,54 18450
100 В-100-0,8 0,8 0,9 14 700 3 000 350 17300
В-100-1,0 1,0 1,1 19300
В-100-1,4 1,4 1,54 23900

Эскиз воздухосборника вертикального

Эскиз ресивера азота

Эскиз ресивера кислорода

Эскиз ресивера водорода

Для заказа нашей продукции вы можете скачать опросный лист на воздухосборники и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
