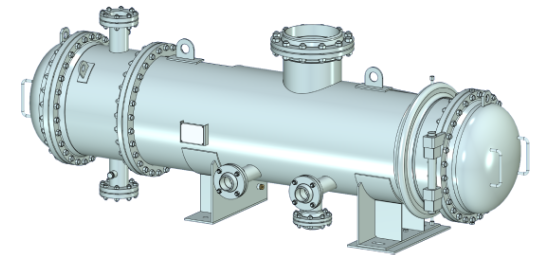

ООО Химмаш предлагает заказать конденсаторы вакуумные. Конденсаторы вакуумные применяются для конденсации различных сред под вакуумом в нефтехимической, газовой и других отраслях промышленности.

Устройство

Условное обозначение вакуумных конденсаторов:

1200 КВКВ-2-М1/25Г-6-4-У-И

  • - 1200 – диаметр кожуха, мм
  • - КВКВ – конденсатор вакуумный с температурным компенсатором на кожухе вертикальный (КВНВ – с неподвижными трубными решетками вертикальный; КВКГ – с температурным компенсатором на кожухе горизонтальный; КВНГ – с неподвижными трубными решетками горизонтальный)
  • - 2 – конструктивное исполнение
  • - М1 – материальное исполнение
  • - 25Г – с гладкими теплообменными трубами диаметром 25 мм
  • - 6 – длина теплообменных труб, м
  • - 4 – четырехходовой по трубам
  • - У – климатическое исполнение
  • - И – с деталями для креплениями теплоизоляции

Конденсаторы вакуумные горизонтальные типа КВКГ, КВНГ изготавливаются в следующих конструктивных исполнениях:

1 – с плоской крышкой, кожухом диаметром 600-1200 мм с длиной теплообменных труб 3000 и 4000 мм.

2 – с плоской крышкой, кожухом диаметром 800-1200 мм с длиной теплообменных труб 6000 мм.

3 – с эллиптической крышкой, кожухом диаметром 1400-2000 мм с длиной теплообменных труб 3000 и 4000 мм.

4 – с эллиптической крышкой, кожухом диаметром 1400-2000 мм с длиной теплообменных труб 6000 мм.

Конденсаторы вакуумные вертикальные типа КВКВ, КВНВ изготавливаются в следующих конструктивных исполнениях:

1 – с плоской крышкой, кожухом диаметром 600-1200 мм.

2 – с эллиптической крышкой, кожухом диаметром 1400-2000 мм.

Область применения

Вакуумные конденсаторы горизонтального и вертикального типа применяются для конденсации сред под вакуумом в технологических процессах нефтяной, нефтехимической, химической, газовой и других отраслях промышленности.

Поставка вакуумных конденсаторов в г. Кемерово осуществляется из Пензы

Табл.1 Основные технические характеристики вакуумных конденсаторов

Ду, мм Обозначение Ру в трубах, Мпа Ру в кожухе Масса, кг, при длине труб (мм):
3000 4000 6000
600 600 КВКГ 0,6 вакуум 1730 2070 -
600 КВНГ
600 КВНВ 1610 1770 -
600 КВКВ
800 800 КВКГ 0,6 вакуум 2910 3550 5050
800 КВНГ
800 КВНВ 3010 3440 4550
800 КВКВ
1000 1000 КВКГ 0,6 вакуум 4730 5570 7850
1000 КВНГ
1000 КВНВ 5190 6060 7960
1000 КВКВ
1200 1200 КВКГ 0,6 вакуум 6640 8140 11180
1200 КВНГ
1200 КВНВ 6340 7650 10360
1200 КВКВ
1400 1400 КВКГ 0,6 вакуум 7980 9620 13550
1400 КВНГ
1400 КВНВ - 10000 13000
1400 КВКВ
1600 1600 КВКГ 0,6 вакуум 10460 12700 17970
1600 КВНГ
1600 КВНВ - 13000 18000
1600 КВКВ
1800 1800 КВКГ 0,6 вакуум 13110 16150 22870
1800 КВНГ
1800 КВНВ - - 23000
1800 КВКВ
2000 2000 КВКГ 0,6 вакуум 16960 20550 29020
2000 КВНГ
2000 КВНВ - - 30000
2000 КВКВ

Табл.3 Материалы, применяемые для изготовления вакуумных конденсаторов.

Материальное исполнение Материал
кожуха и крышки кожуха распределит. камеры трубы трубной решетки
М1 сталь 20 сталь 20 сталь 20 16ГС
М3 сталь 20 сталь 20 сталь 20 латунь
М10 12Х18Н10Т Ст3сп 12Х18Н10Т 12Х18Н10Т
М11 10Х17Н13М2Т Ст3сп 10Х17Н13М2Т 10Х17Н13М2Т
М12 16ГС 16ГС 08Х22Н6Т 08Х22Н6Т
М19 08Х22Н6Т Ст3сп 08Х22Н6Т 08Х22Н6Т
М20 08Х21Н6М2Т Ст3сп 08Х21Н6М2Т 08Х21Н6М2Т

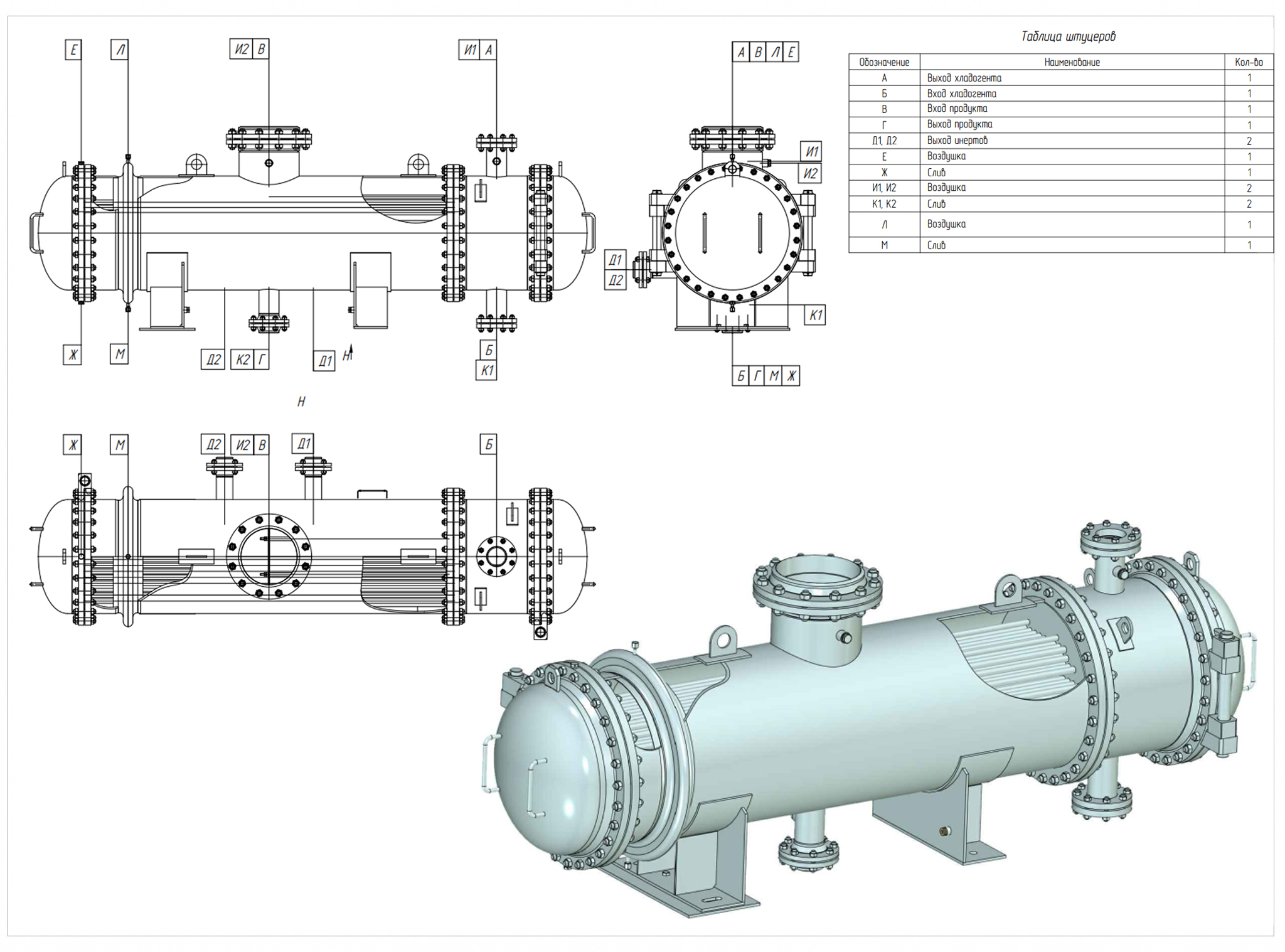

Рис.1 Эскиз конденсатора вакуумного КВКГ (исполнение 1,2)

Рис.2 Эскиз конденсатора вакуумного КВКГ (исполнение 3,4)

Для заказа нашей продукции вы можете скачать опросный лист на конденсаторы ваакумные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
