Стоимость производства:

от 140 000 руб.

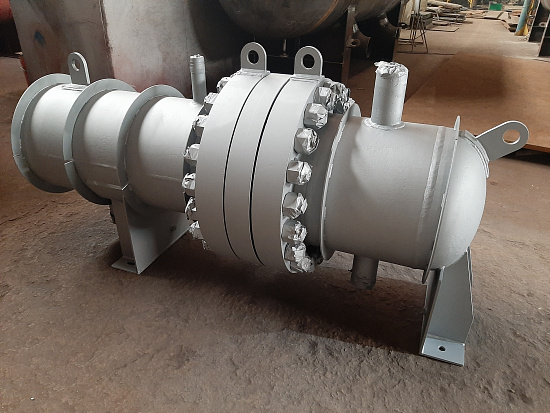

ООО Химмаш предлагает заказать теплообменники с U-образными трубами. Теплообменники с U-образными трубами применяются для нагрева и охлаждения жидких или газообразных сред без изменения их агрегатного состояния. Данное оборудование рассчитано на давление до 6,5 МПа. Такие теплообменники используются в тех случаях, когда трубы не загрязняются в процессе работы.

Устройство

Данный тип оборудования отличается простотой конструкции. Теплообменники надежны в эксплуатации. В конструкции нет внутренней крышки, и присутствует одна трубная решетка. В данных аппаратах обеспечивается свободное удлинение труб. Это исключает возможность возникновения температурных напряжений.

Теплообменники с U-образными трубами являются двухходовыми по трубному пространству и одно- или двухходовыми по межтрубному. Чтобы избежать перетекания теплоносителя в зазорах между кожухом и перегородкой устанавливаются гибкие металлические пластины.

В аппаратах этого типа обеспечивается свободное температурное удлинение труб. Преимущество конструкции в возможности периодического извлечения трубного пучка для очистки наружной поверхности труб или же полной замены пучка.

Область применения

Теплообменники с U-образными трубами предназначены для теплообмена газообразных и жидких веществ в технологичных процессах различных отраслей. Данные теплообменники используются в нефтехимической, газовой, металлургической промышленности.

Поставка теплообменников с U-образными трубами в г. Кемерово осуществляется из Пензы

Табл.1 Основные технические характеристики теплообменников с U-образными трубами

Ду, мм Ру, Мпа Обозначение Длина, мм К/Т Масса, кг
Труба 20х2 Труба 25х2 Труба 25х2,5

325 2,5 325 ТУ-2,5 3000 Т 730 700 720
6000 1180 1100 1170
4,0 325 ТУ-4,0 3000 780 750 770
6000 1230 1200 1220
400 2,5 400 ТУ-2,5 3000 Т 1110 1000 1080
6000 1910 1700 1880
4,0 400 ТУ-4,0 3000 1210 1100 1180
6000 1990 1780 1950
6,3 400 ТУ-6,3 3000 1460 1350 1450
6000 2350 2150 2300
500 2,5 500 ТУ-2,5 3000 Т 1630 1500 1650
6000 2700 2450 2780
4,0 500 ТУ-4,0 3000 1930 1800 1950
6000 3130 2900 3210
6,3 500 ТУ-6,3 3000 2370 2250 2400
6000 3700 3450 3790
600 1,6 600 ТУ-1,6 6000 Т 3980 3600 4000
2,5 600 ТУ-2,5 4030 3700 4050
4,0 600 ТУ-4,0 4430 4100 4450
6,3 600 ТУ-6,3 5480 5150 5500
700 1,6 700 ТУ-1,6 6000 Т 5340 4790 5330
2,5 700 ТУ-2,5 5720 5170 5710
4,0 700 ТУ-4,0 6400 5850 6390
6,3 700 ТУ-6,3 7740 7190 7730
800 1,6 800 ТУ-1,6 6000 Т 6650 5850 6550
9000 9450 8250 9300
2,5 800 ТУ-2,5 6000 7250 6450 7150
9000 10050 8850 9900
4,0 800 ТУ-4,0 6000 7950 7150 7850
9000 11100 9900 10950
6,3 800 ТУ-6,3 6000 9460 8660 9370
9000 12850 11660 12700
900 1,6 900 ТУ-1,6 6000 Т 8540 7660 8630
9000 11860 10570 11990
2,5 900 ТУ-2,5 6000 9660 8780 9750
9000 13230 11940 13360
4,0 900 ТУ-4,0 6000 10380 9500 10470
9000 14120 12830 14250
1000 1,6 1000 ТУ-1,6 6000 Т 10370 9200 10300
9000 14500 12650 14390
2,5 1000 ТУ-2,5 6000 11020 9850 10950
9000 15450 13580 15350
4,0 1000 ТУ-4,0 6000 12370 11200 12300
9000 17000 15130 16890
1200 1,6 1200 ТУ-1,6 6000 Т 14800 13300 15100
9000 20880 18620 21300
2,5 1200 ТУ-2,5 6000 15800 14300 16100
9000 22200 20000 22620
1400 1,6 1400 ТУ-1,6 6000 Т 20150 17850 20380
9000 27960 24600 28300
2,5 1400 ТУ-2,5 6000 21730 19420 21960
9000 31000 27630 31340

Табл.2 Материалы, применяемые для изготовления U-образных теплообменников.

Матери-альное исполнение Материал
кожуха распределит. камеры и крышек теплообменн. труб трубной решетки перегородки
М1 Ст3сп Ст3сп Сталь 20 16ГС Ст3сп
М4 Ст3сп Ст3сп+08Х13 15Х5М 15Х5М Ст3сп
М13 Ст3сп Ст3сп 12Х18Н10Т 12Х18Н10Т Ст3сп
Б2 Ст3сп+12Х18Н10Т Ст3сп+12Х18Н10Т 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т
Б3 Ст3сп+10Х17Н13М2Т Ст3сп+10Х17Н13М2Т Ст3сп+10Х17Н13М2Т Ст3сп+10Х17Н13М2Т Ст3сп+10Х17Н13М2Т
Б7 Ст3сп+08Х13 Ст3сп+08Х13 15Х5М 15Х5М 15Х5М

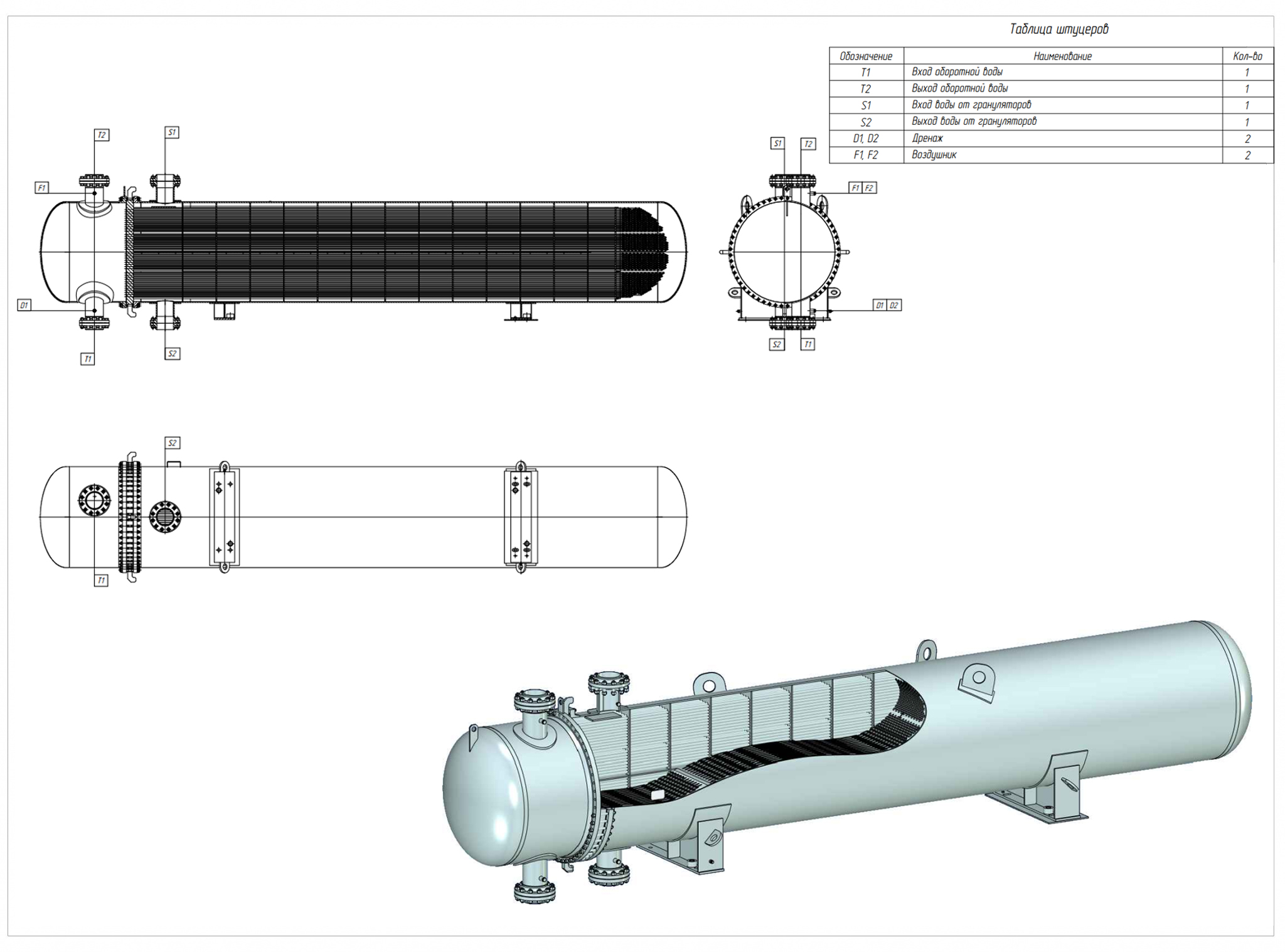

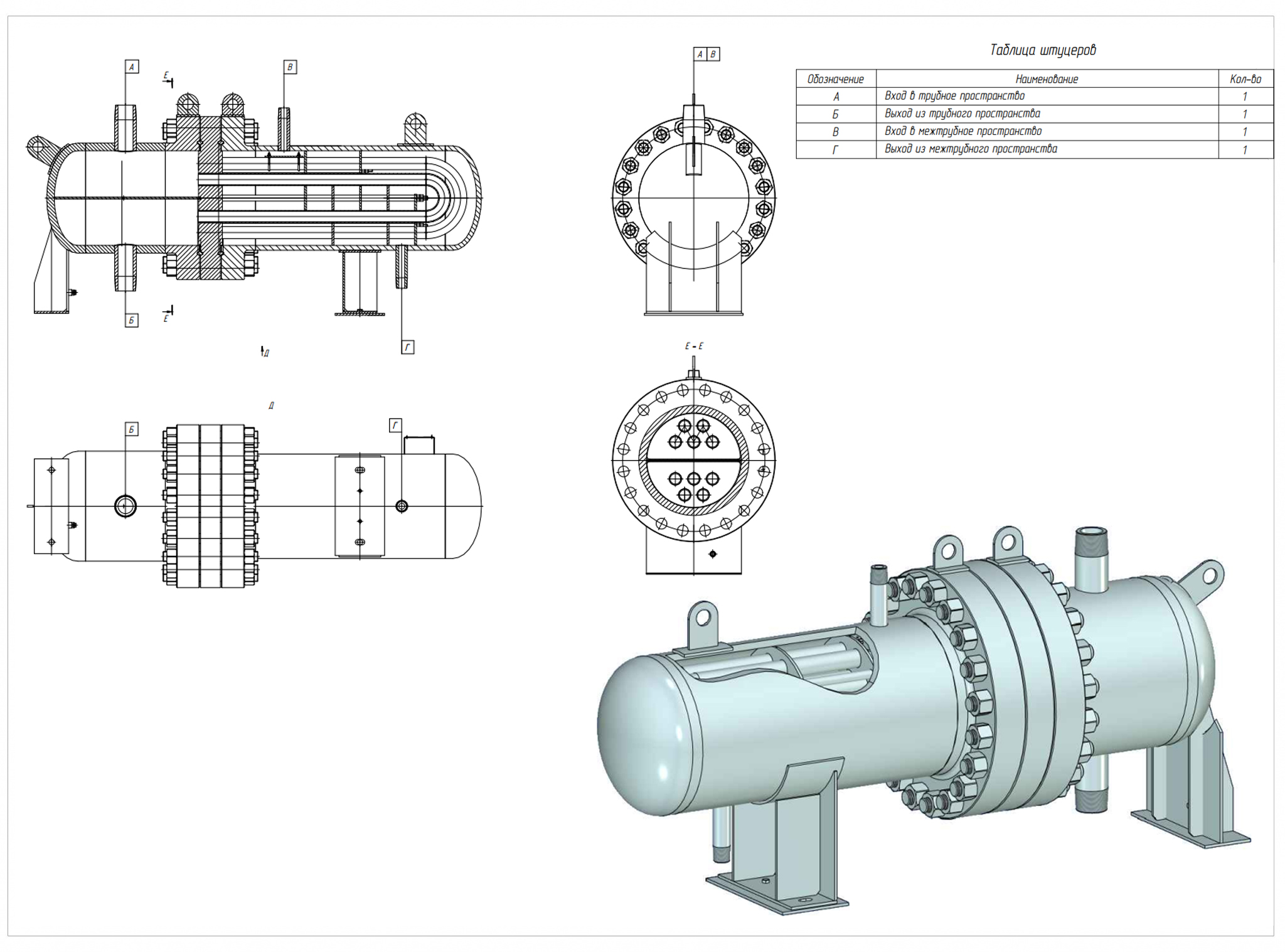

Рис.1 Эскиз теплообменника ТУ

Для заказа нашей продукции вы можете скачать опросный лист на теплообменники с U-образными трубами и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
